本裝置適用于消防低倍、中倍、高倍泡沫滅火劑的發泡倍數、25%析液時間、50%析液時間與滅火性能試驗，A類泡沫滅火劑的發泡倍數與25%析液時間、隔熱防護性能。適用GB 15308-2006 泡沫滅火劑：5.8低倍泡沫液的發泡倍數和25%析液時間/5.9中、高倍泡沫液的發泡倍數和25%析液時間/5.10滅火性能；GB 27897-2011 A類泡沫滅火劑：6.9發泡倍數與25%析液時間/6.11滅火性能。
設備由泡沫產生系統、低倍泡沫發泡性能測試裝置、中倍泡沫發泡性能測試裝置、高倍泡沫發泡性能測試裝置、A類泡沫滅火劑發泡性能試驗裝置、低倍泡沫滅火試驗裝置、中倍泡沫滅火試驗裝置、高倍泡沫滅火試驗裝置、風速計、溫度計、秒表、實驗室、煙氣處理系統與控制系統組成，用戶根據自己的需求選擇對應的配置。?
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等
系統組成：由泡沫供給系統、低倍泡沫發泡性能測試裝置、中倍泡沫發泡性能測試裝置、高倍泡沫發泡性能測試裝置、A類泡沫滅火劑發泡性能試驗裝置、低倍泡沫滅火試驗裝置、中高倍泡沫滅火試驗裝置、控制系統、實驗室與煙氣處理系統組成；
泡沫供給系統：
功能用途：為試驗供給泡沫液，系統為設備的共用部分，所有測試均需要用到此系統；
工作原理：將泡沫液裝入壓力罐，利用壓縮空氣提供供液壓力，將泡沫液壓出，安裝在供流管道上的流量計測量供液流量，泡沫液經供液管送往泡沫發生器（或泡沫槍）生成發泡沫，進行發泡性能測試與滅火性能試驗；
系統構成：供液罐、流量計、壓縮空氣貯氣罐、電氣比例調節閥、空氣壓縮機、漏斗、輸液軟管、數字溫度計、玻璃量筒、電子秒表、電子稱；
供液罐：容積120L，額定壓力0.8MPa，φ400mmX1000mm,SUS304材質；
流量計：金屬浮子流量計，流量范圍100L/h～1000L/h，DN25管徑，SUS304材質；
供液壓力：0.3～0.65MPa，采用電氣比例閥調節供氣壓力來實現；
壓縮空氣貯氣罐：容積300L，額定壓力1.0MPa，φ550mmX1550mm,Q345R材質；

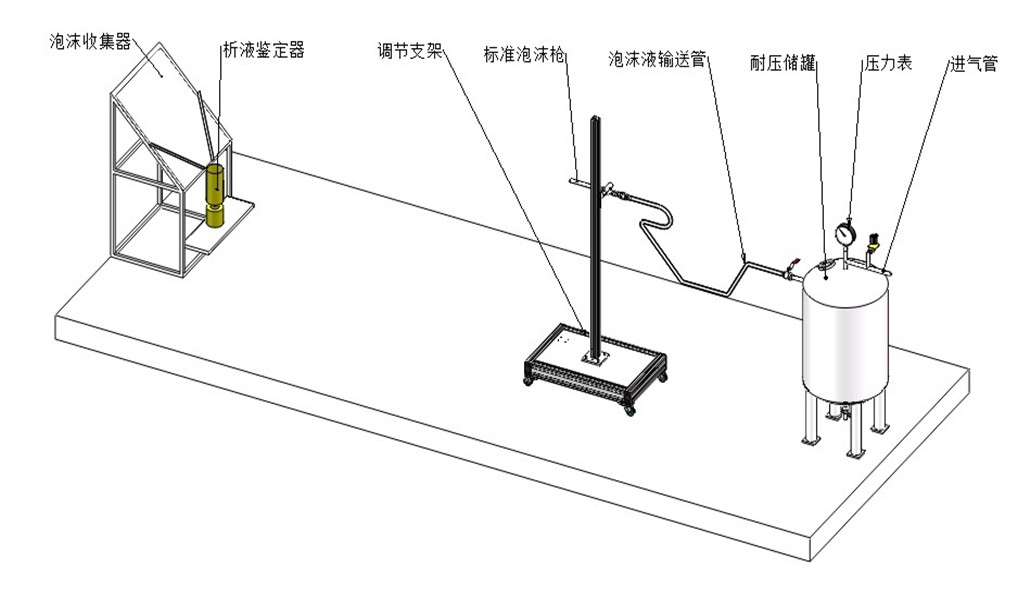

低倍泡沫發泡性能測試裝置：
裝置構成：標準泡沫槍、泡沫收集器、析液測定器、泡沫槍支架、電子稱；
標準泡沫槍：按GB 15308-2006標準圖3制作，材質SUS304；
泡沫槍標定方法：用水標定時，在(0.63±0.03) MPa壓力下，水流量為(11.4±0.4) L/min；
泡沫收集器：按GB 15308-2006標準圖4制作，材質SUS304；
析液器測定：低倍泡沫測定器GB 15308-2006標準圖5制作，材質SUS304，泡沫收器φ100mmX200mm，析液接收罐φ100mmX100mm，用水標定泡沫接收罐的容積，精確至50mL，用于測定發泡倍數特征值大于20倍泡沫溶液的25％析液時間和發泡倍數；
泡沫槍支架：泡沫槍高度0.8～1.5m可調，角度可調；
中倍泡沫發泡性能測試裝置：
裝置構成：中倍泡沫產生器、中倍泡沫收集器、泡沫發生器升降支架、中倍泡沫收集器支架、中倍泡沫析液接收盤、電子臺稱；
中倍泡沫產生器：按GB 15308-2006標準圖7制作；
中倍泡沫產生器標定方法：用水標定時，在(0.5±0.01) MPa壓力下，水流量為(3.25±0.15) L/min；
中倍泡沫收集器：按GB 15308-2006標準圖6a)制作，容積200L±2L，底部排液孔9Xφ3mm，材質SUS304；
中倍泡沫收集器支架：固定安裝中倍泡沫收集器，下部放置中倍泡沫析液接收盤；
中倍泡沫析液接收盤：φ300mmX100mm，不銹鋼材質；
電子臺稱：樂祺品牌，稱重范圍75kg，精度10g，秤盤大小40cmX30cm；
高倍泡沫發泡性能測試裝置：
裝置構成：高倍泡沫產生器、高倍泡沫收集器、泡沫發生器升降臺、高倍泡沫收集器支架、高倍泡沫析液接收盤；
高倍泡沫產生器：按GB 15308-2006標準圖8制作；
高倍泡沫產生器標定方法：用水標定時，在(0.5±0.01) MPa壓力下，水流量為(6.1±0.1) L/min；
高倍泡沫收集器：按GB 15308-2006標準圖6b)制作，容積500L±5L，底部排液孔9Xφ3mm，材質SUS304；
中倍泡沫收集器支架：固定安裝中倍泡沫收集器，下部放置中倍泡沫析液接收盤；
高倍泡沫析液接收盤：φ300mmX100mm，不銹鋼材質；
A類泡沫滅火劑發泡性能試驗裝置：
裝置構成：DN15泡沫槍、DN20泡沫槍、氣液混合室、泡沫收集器、φ100析液測定器、φ350析液測定器、泡沫槍支架、電子稱；
DN15泡沫槍：內徑15mm，長度200mm，材質SUS304；
DN20泡沫槍：內徑20mm，長度200mm，材質SUS304；
泡沫收集器：按GB 15308-2006標準圖4制作，材質SUS304；
φ100析液器測定：低倍泡沫測定器GB 15308-2006標準圖5制作，材質SUS304，泡沫收器φ100mmX200mm，析液接收罐φ100mmX100mm，用水標定泡沫接收罐的容積，精確至50mL，用于測定發泡倍數特征值大于20倍泡沫溶液的25％析液時間和發泡倍數；
φ350析液器測定：低倍泡沫測定器GB 27897-2011標準圖6制作，材質SUS304，泡沫收器φ350mmX500mm，析液接收罐φ350mmX100mm，用水標定泡沫接收罐的容積，精確至1mL，用于測定發泡倍數特征值不大于20倍泡沫溶液的25％析液時間和發泡倍數；
泡沫槍支架：泡沫槍高度0.8～1.5m可調，角度可調；
低倍泡沫滅火試驗裝置：
裝置構成：φ2.4m油盤、擋板、φ300抗燒罐、泡沫槍支架、風速風向傳感器；
φ2.4油盤：面積約為4.52m2，內徑φ（2400±25）mm，深度（200±15）mm，厚度2.5mm，材質Q235；
擋板：長（1000±50）mm，高（1000±50）mm，Q235材質；
φ300抗燒罐：內徑φ（300±5）mm，深度（250±5）mm，壁厚2.5mm，Q235材質；
燃料：100#橡膠工業用溶劑油，符合SH0004的要求；
中高倍泡沫滅火試驗裝置：
裝置構成：φ1.48m油盤、擋板、φ150抗燒罐、泡沫槍支架、高倍泡沫阻攔網；
φ1.48油盤：面積約為1.73m2，內徑φ（1480±15）mm，深度（150±10）mm，厚度2.5mm，材質Q235；
φ150抗燒罐：內徑φ（150±5）mm，深度（150±5）mm，壁厚2.5mm，Q235材質，帶有一個支架使其可以直接掛在φ1.48油盤外側；
高倍泡沫阻攔網：高1000mm，由0.021（5目）不銹鋼網板制成；
燃料：120#橡膠工業用溶劑油，符合SH0004的要求；
?控制系統：
系統功能：供泡壓力與流量控制，試驗現場風速、風向、溫度、濕度數據記錄，試驗數據存儲、查詢；
設統構成：PLC+觸摸屏控制；
風速風向傳感器：型號SM5398型溫濕度風速風向一體化傳感器，風速范圍0～30m/s，風速精度0.1m/s，風向范圍0～360°，風向分辨率±22.5°，溫度范圍-30℃～80℃，濕度范圍0～100%RH，通訊端口RS485；
實驗室與煙氣處理系統：
空間要求：長度≥28.0m，寬28.0m，高度≥14.0m；
實驗室環境：溫度（10～30）℃，相對濕度30～85%RH；
風速：＜3m/s（接近油盤處）；
實驗室一端安裝排氣設備，能實現從一端到另一端的單方向平穩氣流，上風側實驗室可通過開關窗戶等進風設施確保進氣量；
建筑物有良好的阻燃措施，采用阻燃材料建造或進行相應的阻燃處理；
排氣側安裝相應的煙氣處理設備，對排氣的煙氣進行凈化處理；
實驗室的建設與煙氣處理設施由用戶自行配備，不括在本設備項目中；
